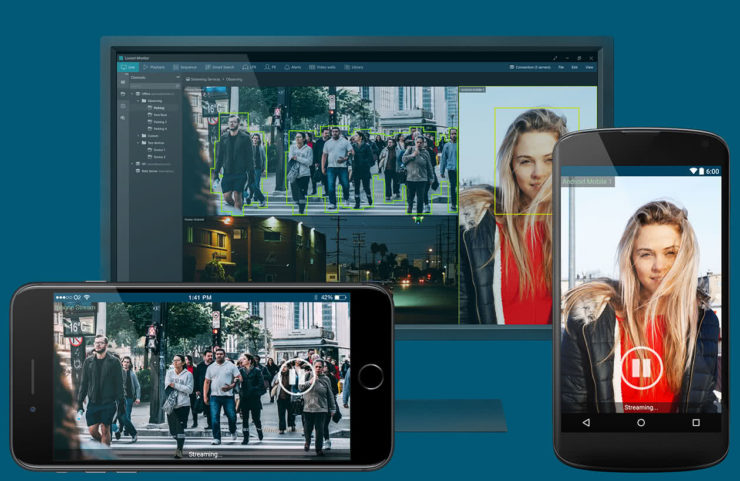

Cet article détaille l’installation de la solution Luxriot Evo S.
Ce VMS est conçu pour fonctionner avec plus de 4000 marques de caméras différentes et possède des fonctionnalités intéressantes qui ne sont pas faciles à trouver sur d’autres VMS. Luxriot exploite également les fluxs RTSP (Real-Time Streaming Protocol) et ONVIF. Il prend également en charge les caméras qui fonctionnent avec le streaming JPEG, MJPEG et MPEG4.
Il est surtout possible d’économiser de la bande passante et du stockage en modifiant automatiquement le profil utilisé pour acquérir la vidéo de la caméra, de sorte que vous pouvez utiliser un profil à faible bande passante pour une miniature vidéo de la caméra (lors de l’utilisation d’un mur d’images par exemple) et un profil à large bande passante à afficher lorsque l’image est en mode plein écran.
De plus, Luxriot EVO possède une version qui fonctionne GRATUITEMENT jusqu’à 9 caméras IP. Parfait pour notre besoin !
- Plus d’infos : https://www.luxriot.com/
- La documentation : https://www.luxriot.com/wp-content/uploads/2017/10/Luxriot-EVO-S-Administration-Guide.pdf
Une solution, trois modules
Luxriot Evo Console
La console permet l’administration/le pilotage de votre serveur Luxriot Evo de n’importe où.
Luxriot Evo Server
Comme son nom l’indique, Luxriot Evo Server est la partie serveur de la solution. C’est le cerveau de votre vidéosurveillance. Il gère par exemple la partie streaming.
Luxriot Evo Monitor
C’est l’application dans laquelle vous allez passer le plus temps. C’est l’application qui permet de voir vos caméras. Elle permet également de naviguer dans les archives.
Maintenant que tout ça a été mis au clair, passons à la suite.
Téléchargement de Luxriot Evo S
Pour télécharger la solution, ça se passe par ici : https://www.luxriot.com/downloads/product-downloads/
La zone 1 vous permet de télécharger la solution complète dans la version de votre choix, selon votre PC :
- Luxriot Evo Console
- Luxriot Evo Server
- Luxriot Evo Monitor
La zone 2 vous permet de télécharger uniquement au choix (très utile pour une administration et un monitoring avec plusieurs PC) :
- Client-side only : Luxriot Evo Monitor
- Management Console : Luxriot Evo Console
Enfin la zone 3 vous permet de télécharger un package dans une version historique. Très utile pour revenir en arrière si votre système devient instable suite à une mise à jour.
Installation de Luxriot Evo S
Pour le bon fonctionnement de votre solution, le PC sur lequel vous allez installer le Server devrait être sous tension et relier à votre réseau de caméra de manière continu !
Je le précise au cas où 😉
L’installation n’a vraiment rien de complexe. Le seul point d’attention et de bien penser à vérifier sur chaque écran que la langue sélectionnée est bien celle de votre choix.
Une fois l’installation terminée et votre licence gratuite créées, vous avez à votre disposition 3 icônes sur votre bureau.
La première connexion
Pour initialiser votre système, rien de plus simple, lancer simplement l’application Luxriot Evo Console. Vous allez vous retrouver avec l’écran ci-dessous.
Ne cherchez pas de mot de passe dans vos mails ou ne cherchez pas à créer un compte quelque part, ni même dans la documentation. Faîtes simplement « OK » pour tomber sur l’écran de définition du mot de passe du compte « admin ».
Veillez à ce que votre mot de passe respecte les conditions suivantes :
Une fois connecté, vous voilà fin prêt à configurer votre première caméra !
Configurer une caméra
Si vous connaissez les ports, l’adresse IP de votre caméra, et les identifiants de votre caméra, alors vous pouvez tenter de la faire détecter automatiquement par l’assistant.
Si vous avez une caméra ONVIF, aller un peu plus loin dans cet article 😉
Sinon, cliquer sur « Sortie » pour lancer la Luxriot Evo Console (oui c’est débile ^^).
Une fois la Luxriot Evo Console ouverte, cliquer sur Périphériques > Nouveau périphérique
Si vous possédez une des nombreuses caméras prises en charge par Luxriot Evo, c’est super, vous n’avez plus qu’à choisir votre modèle de caméra, sinon si vous utilisez une caméra IP générique, nous allons nous concentrer sur une des premières options.
Dans notre exemple nous allons exploiter le flux RTSP d’une caméra IP.
Votre caméra doit être configurée avec une IP fixe (voir dans le paramétrage de la caméra IP).
Pour éviter qu’au prochain reboot de votre box votre caméra change d’adresse IP.
L’onglet Réseau, ne permet que de configurer la page de connexion à votre caméra IP, nous allons voir par la suite, les ports pour la vidéo et pour exploiter notre flux RTSP.
Une fois les onglets Détails et Réseau complétés, vous pouvez valider par « D’accord ».
Nous allons aller à présent dans l’onglet Canaux de Luxriot Evo Console pour configurer notre flux RTSP.
Après avoir défini un titre pour ce Canal dans Détails, on va donner des droits aux utilisateurs pour exploiter et visionner ce Canal.
On configure le son.
On va à présent configurer la partie vidéo.
Ma caméra n’exploite pas le port habituel 554 pour le flux RTSP, je l’ajuste dans l’onglet RTSP.
Ainsi techniquement parlant pour Luxriot Evo, le chemin complet de mon flux RTSP dans le cas de cette caméra :
- pour visionner le flux en Haute Définition sera : rtsp://Utilisateur-Camera:Mot-De-Passe-Camera@192.168.XXX.YYY:8554/11
- pour visionner le flux en Basse Définition sera : rtsp://Utilisateur-Camera:Mot-De-Passe-Camera@192.168.XXX.YYY:8554/12
ATTENTION : le chemin et le port pour le flux HD et SD diffèrent selon les caméras, à vous de le trouver ou le demander au constructeur !
Si vous avez des difficultés à trouver l’URL de votre flux vidéo, rechercher sur Internet ou tenter de regarder ici : https://www.ispyconnect.com/sources.aspx
Un outil en ligne pour identifier l’URL du flux vidéo de votre caméra.
Félicitations, vous avez à présent configuré votre première caméra ! Vous pouvez la tester en cliquer sur Show Video.
Vive le ONVIF : ONVIF Device Manager
Si vous avez suivi mes recommandations dans mon article sur le choix de vos caméras IP et que vous avez pris soin d’acheter une caméra IP profitant du ONVIF, alors la configuration n’en sera que plus simplifiée !
Reportez-vous à l’étiquette placée sur votre caméra ou à la documentation constructeur pour connaître le couple identifiant + mot de passe par défaut de votre caméra.
Au lieu de choisir un profil RTSP pour la configuration de votre caméra dans Luxriot, penser à bien choisir ONVIF pour profiter de toutes les options de votre caméra, comme le PTZ !
ONVIF Device Manager
ONVIF Device Manager est un projet open source qui implémente la découverte de périphérique via le protocole ONVIF. Il fournit tout ce dont vous avez besoin pour gérer de tels dispositifs et effectuer des tâches de traitement avancées telles que l’analyse vidéo.
Cet outil repose sur la bibliothèque Onvifdm. Ce composant agit en tant que client pour le protocole ONVIF, permettant ainsi un contrôle total sur les émetteurs vidéos.
ONVIF Device Manager est plutôt simple en apparence. Il adopte une interface graphique intuitive dans lequel il vous suffit d’insérer vos identifiants pour vous connecter et avoir accès au réseau. Le programme peut également être utilisé pour faire des mises à niveau des périphériques sélectionnées ou pour restaurer des paramètres d’origine sur un firmware antérieur, par exemple.
Les tâches sont effectuées en arrière-plan et sont peu invasives, vous ne serez donc pas dérangé.
Renseigner le couple identifiant+ mot de passe de votre caméra et cliquer sur Login.
En étant sur le même réseau que vos caméras, lancer le scan de vos caméras en cliquant sur le bouton Refresh
L’application va scanner votre réseau à la recherche de caméras ONVIF et va tenter de s’y connecter avec le couple d’identifiants saisi pour que vous puissiez les configurer ou les regarder.
Si l’application ne trouve pas automatiquement votre caméra, rendez-vous dans l’interface d’administration de votre box pour déterminer son IP et renseigner manuellement celle-ci dans l’application.
Live Video est une partie très intéressante, car elle permet de mettre en lumière l’URL du flux vidéo de la caméra !
La partie Network Settings vous permettra également de fixer l’adresse IP de votre caméra.
Configuration de Luxriot Evo S
Ne pas afficher les options limitées par la licence Gratuite
Enregistrement continu
Détection de mouvement
Enregistrement sur détection de mouvement
Corriger l’objectif de votre caméra
Si votre caméra vous offre un grand angle de vision, celle-ci possède surement un objectif de type Fisheye.
Un objectif fisheye, raccourci en fisheye (de l’anglais fish eye signifiant « œil de poisson »), ou objectif hypergone, est un objectif photographique ayant pour particularité une distance focale très courte et donc un angle de champ très grand, jusqu’à 180° dans la diagonale, voire dans toute l’image.
Il introduit par son principe même une distorsion qui courbe fortement toutes les lignes droites qui ne passent pas par le centre. On ne peut retrouver les angles qu’en projetant l’image sur un écran sphérique. Cette distorsion est un des effets recherchés en photographie créative.
Luxriot EVO Mobile
LuxRiot EVO Mobile est une application gratuite pour smartphone qui vous permet d’accéder à vos flux vidéo en direct et enregistré en interrogeant simplement votre Luxriot Evo Server. Cette application facile à utiliser permet simultanément la surveillance de plusieurs caméras.
Principales caractéristiques de Luxriot EVO mobile:
- La vidéo en direct d’une ou plusieurs caméras
- Vidéo H.264 natif
- Lecture des vidéos enregistrées avec navigation intuitive par date
- Supporte l’audio
- Supporte les PTZ et les préréglages de contrôle
- Support Chromecast
- Configuration Multiple Server
- Instantané vidéo
- Se connecter en utilisant la 3G, 4G et Wifi
Plus d’informations ici : https://www.luxriot.com/product/ios-and-android-clients/
Pour consulter vos caméras à distance, je vous recommande la création d’un serveur VPN.
Pour configurer l’application mobile sur votre smartphone, je vous recommande de connecter votre smartphone sur le même réseau que votre serveur Luxriot, de saisir son adresse IP et un compte utilisateur valide. Une fois la première configuration réalisée, celle-ci sera fonctionnelle à distance via votre VPN par exemple.
Luxriot EVO S : modules complémentaires
Je n’ai pas personnellement testé ces modules, car je n’en ai personnellement pas besoin, mais c’est toujours bon de savoir qu’ils existent ;).
Module de reconnaissance des plaques d’immatriculation
Il est à noter que ce module demande des performances matérielles un peu plus musclées.
Un Intel Core i5 est recommandé par Luxriot avec 4GB de RAM (oui, oui vous avez bien lu !)
Plus d’informations : https://www.luxriot.com/product/License_Plate_Recognition_Software/luxriot-lpr-module/
Module de reconnaissance faciale
La reconnaissance faciale demande moins de puissance que les plaques d’immatriculation, mais nous un Intel Core i3 est tout de même recommandé !
Plus d’informations : https://www.luxriot.com/product/face_recognition/luxriot-fr-module/
Bonjour Romain,
Merci pour votre Blog et vos conseils.
J’ai mis en place un serveur luxriot evo s chez une personne âgée.
Je n’ai que 3 caméras sur le serveur.
J’ai quelques soucis pour la gestion de la fonctionnalité PTZ, les caméras onfiv réagissent de manière désordonnées, le mouvement n’est pas correct lorsque je cherche à bouger vers la droite ou la gauche seuls les mouvements haut et bas semblent fonctionner.
Par ailleurs, j’aimerai pouvoir accéder au serveur depuis un autre pc avec evo monitor mais un message m’indique que je suis limité.
Avez vous une idée pour mes deux problèmes.
Merci par avance.
Cordialement
Bonjour Dominique,
Malheureusement je ne possède aucune caméra PTZ.
Vos 3 caméras sont-elles identiques (même modèle) ? Il serait intéressant d’avoir plusieurs modèles pour tester. Peut-être que le moteur de vos caméras est en buté ? Quid d’un test de pilotage avec l’outil Onvif Device Mananager ? Votre référentiel visuel droite/gauche n’est peut-être pas le même que le référentiel de votre caméra ? Le firmware est-il à jour ?
Concernant votre second problème, je pense que vous faîtes fasse à une limite de la licence gratuite. Le multiposte doit certainement faire partie du périmètre de la licence payante. Essayer de piloter votre premier PC avec un outil de prise en main à distance tel que TeamViewer pour passer cette limitation.
Vous pouvez également jeter un œil sur mon article : https://blog.romaindasilva.fr/creer-facilement-un-serveur-vpn-avec-un-rapsberry-pi/
Une fois votre VPN en place, utiliser l’application Luxriot Mobile sur votre smartphone en VPN.
Sinon j’ai pu également lire du bien du VMS BlueIris.
Bon bricolage 😉
Bonjour Romain, merci pour votre réponse, finalement la configuration en rtsp était la bonne. le PTZ a suivi au travers de cette configuration.
Je n’ai pas trouvé de calendrier de gestion des détections, j’imagine que cela doit se trouver dans le produit sous licence.
Merci en tout cas pour vos informations qui me donnent un peu plus de compétences sur ce sujet (je suis en retraite ça me fait travailler l’esprit).
Je pense que la page 262 correspondra à vos attentes 😉 : https://www.luxriot.com/wp-content/uploads/2017/10/Luxriot-EVO-S-Administration-Guide.pdf
Autre question, je n’ai pas trouvé non plus les notifications par email, est-ce dans la version sous licence ?
Bonjour Dominique, jetez un œil page 312 😉 : https://www.luxriot.com/wp-content/uploads/2017/10/Luxriot-EVO-S-Administration-Guide.pdf
Bonjour Romain,
Tout d’abord merci pour vos articles ! Très intéressant 😉
J’aurais une question concernant la détection de mouvements, est ce que le logiciel fait la différence entre un animal et une personne ?
Merci d’avance,
Cordialement
Bonjour Olivier,
Oui, il semble que Luxriot soit en capacité faire de la disctinction à l’aide du module EVA (https://www.luxriot.com/product/video_analytics/luxriot-eva-module/). Mais ce module semble payant.
